| イメージ | ワーク名 / 使用例 | ワーク仕様 | |
 |

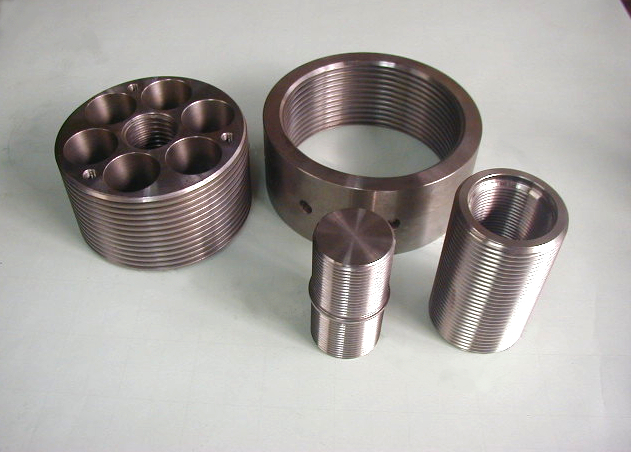

土砂災害対策 工事向各種部材 |
材質：S45C，SCM440調質材 |
|
 |

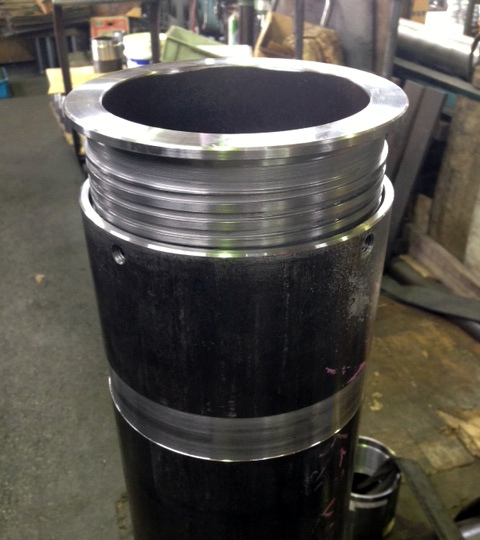

大口径多条ネジ切り加工例／ 地盤改良工事向部材 |
材質：SS400，STKM13A 土木鋼管杭カプラーへの多条ネジ加工。 大径、薄肉という事もあり、ワークのビビりに細心の注意を要する加工です。 雄ネジ、雌ネジ共に弊社にて一貫加工しております。 使用機械：NC旋盤 |
|
 |

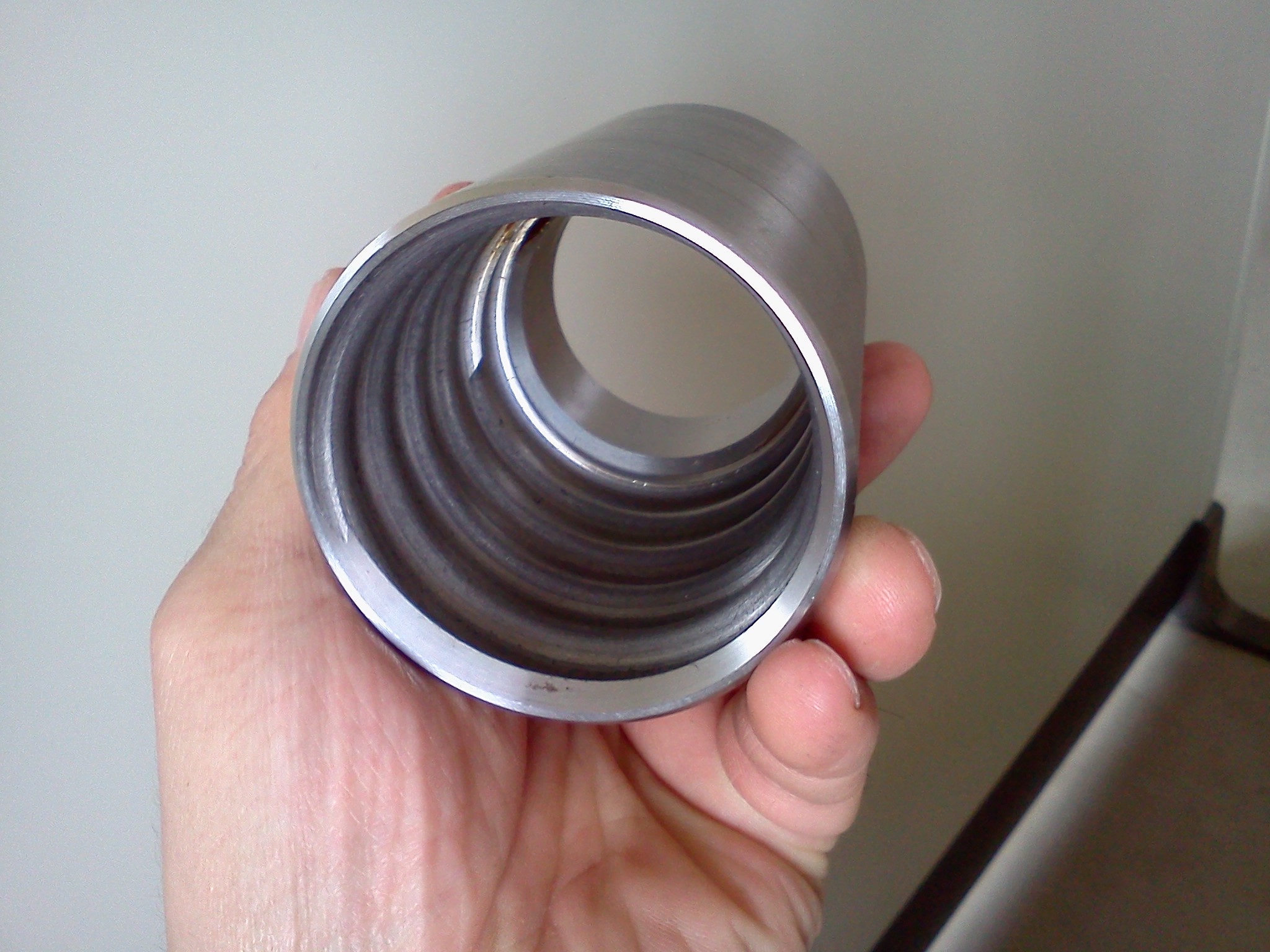

波形ネジ切り加工／ コンクリートグラウト注入機器部品 |
材質：S45C 土木現場にて使用される、波形ネジ部を有する部品加工です。 使用機械：NC旋盤 |
|
 |

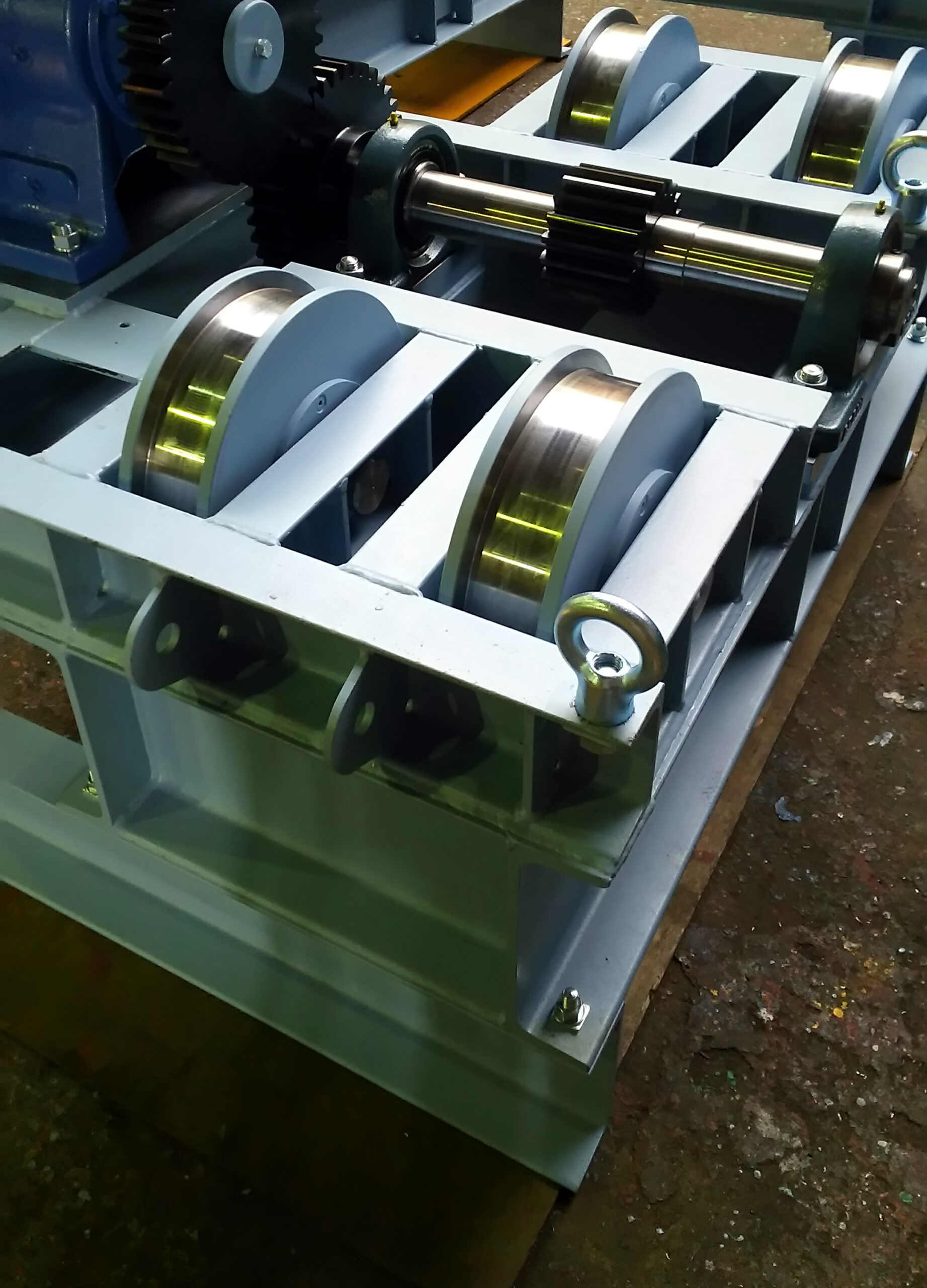

橋梁ワーゲン施工用移動作業車輛部品 | 材質：SCM440調質材 外径φ450以上の大径ワーク品。 掴み代が少ないうえ中心部に0.02以内の公差を要し、高い同芯度を要求される加工です。 使用機械：NC旋盤 |
|
 |

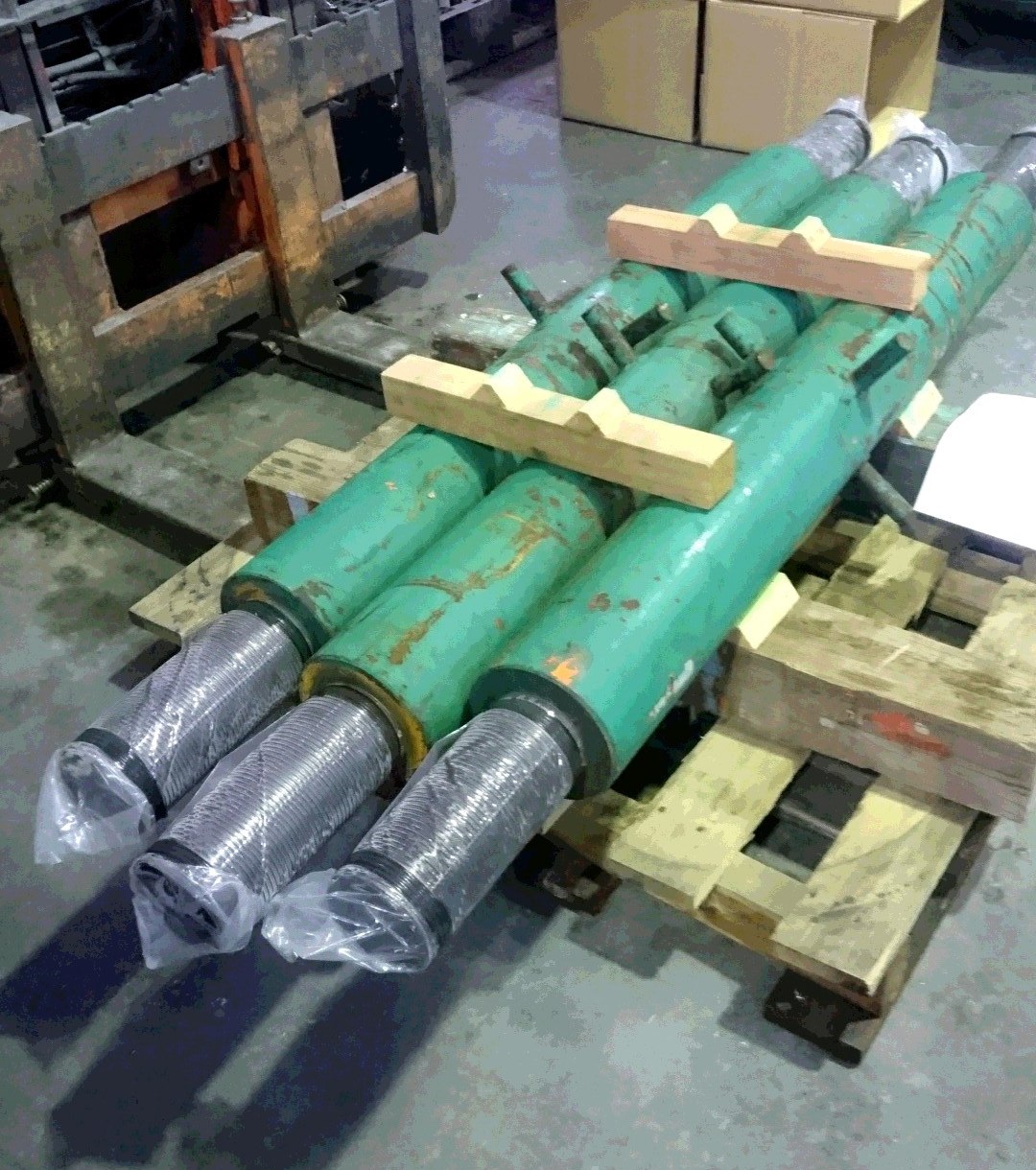

長尺物加工／ グラウンドアンカー工事向部材 |
外径φ120以上、全長800mm以上となる長尺ワーク品。両端に台形ネジ（ピッチ5mm）のネジ加工有り。 同芯度の高さ、荷重のかかるネジ部加工に高い技術が必要です。 |
|
 |

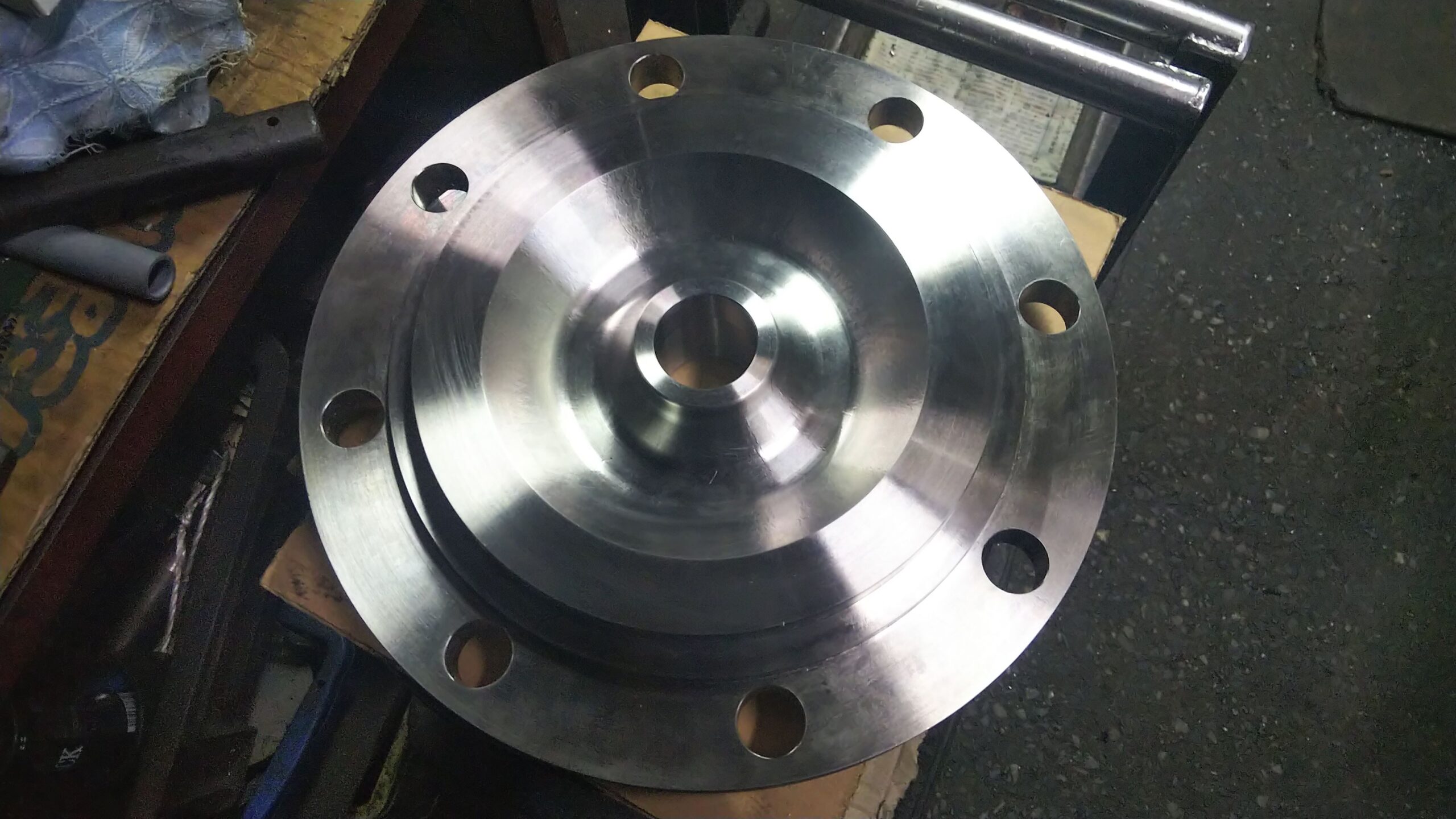

大径鋳造品加工例 | 材質：SUS鋳造品 外径φ300mm超となる大径ワークで、鋳造品のため芯出しに精度を求められる難しいワーク形状です。 使用機械：NC旋盤、マシニングセンタ |
|
 |

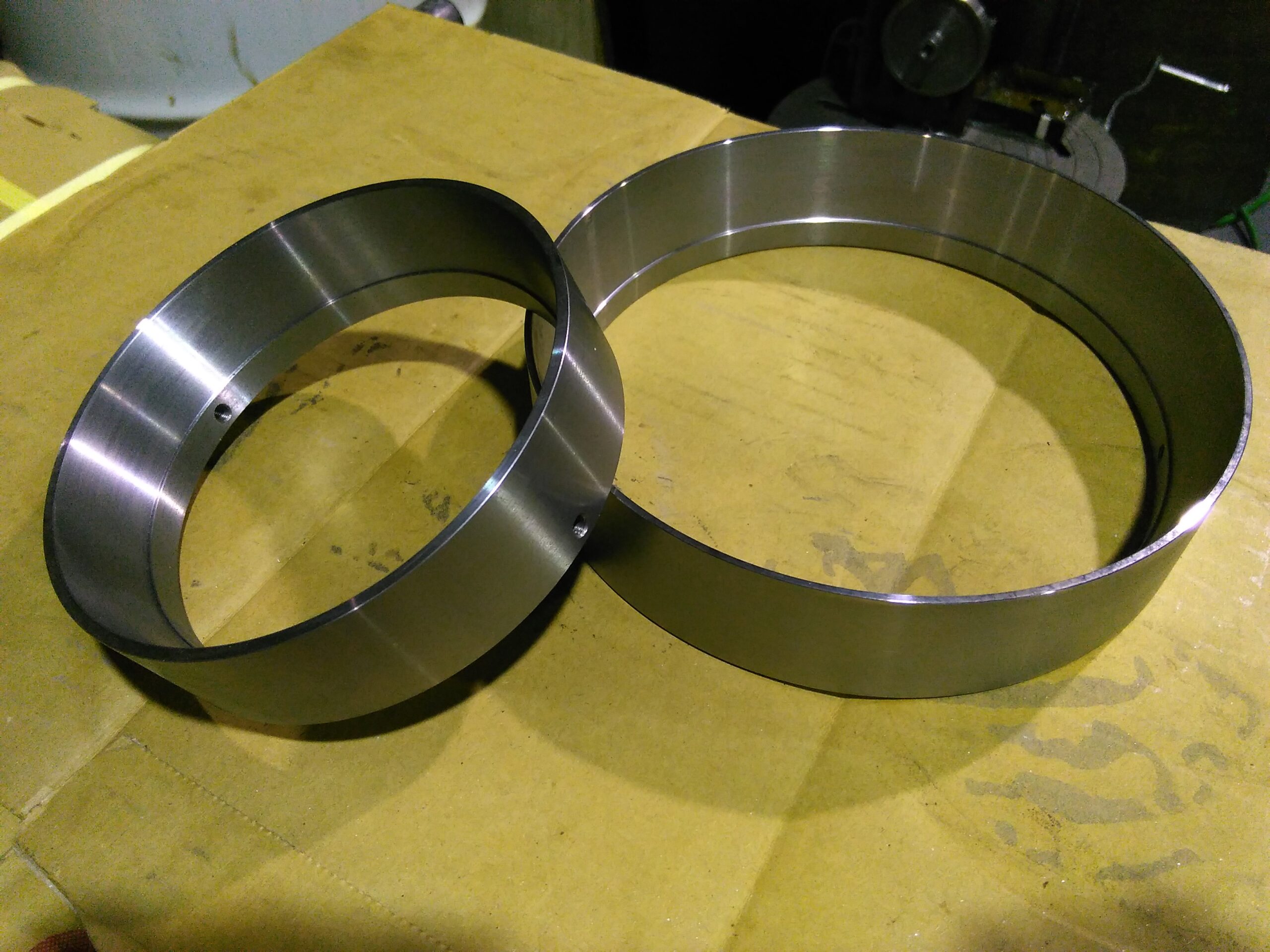

大径丸材加工例／ ＬＮＧプラント向部材 |
材質：STKM13A 薄肉パイプ材のため、ひずみが発生し易く非常に加工の難しいワークです。 ひずみの発生を抑える治具の制作により、楕円形状化を抑えることに成功しています。 使用機械：NC旋盤 |
|
 |

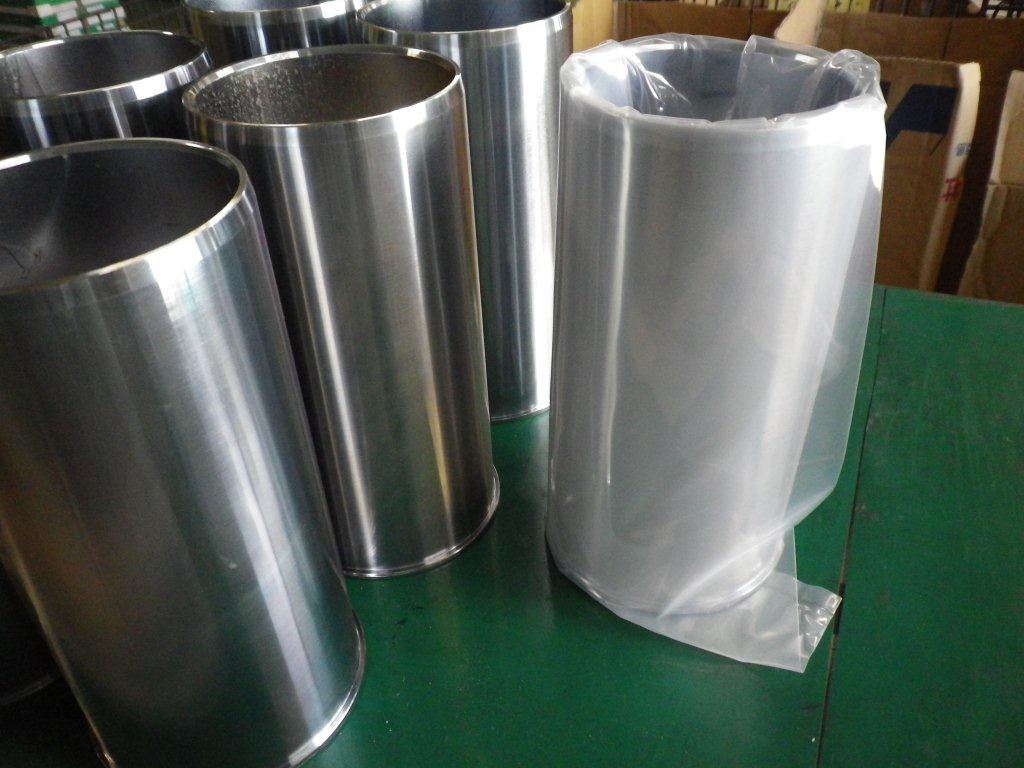

大径丸材加工例／ ＬＮＧプラント向部材 |
材質：STKM13A 薄肉パイプ材のため、ひずみが発生し易く非常に加工の難しいワークです。 ひずみの発生を抑える治具の制作により、楕円形状化を抑えることに成功しています。 使用機械：NC旋盤 |
|
 |

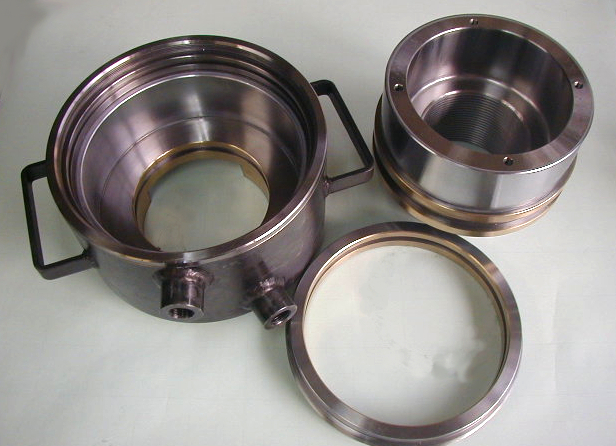

大径丸材加工例／ 各種ジャッキ用部品 |
材質：S45C，SCM440 他 400t超のジャッキチェア、各種ジャッキ仕様部品の加工実績有り。 加工～硬質クロームまで対応可能です。 使用機械：NC旋盤 |
|
 |

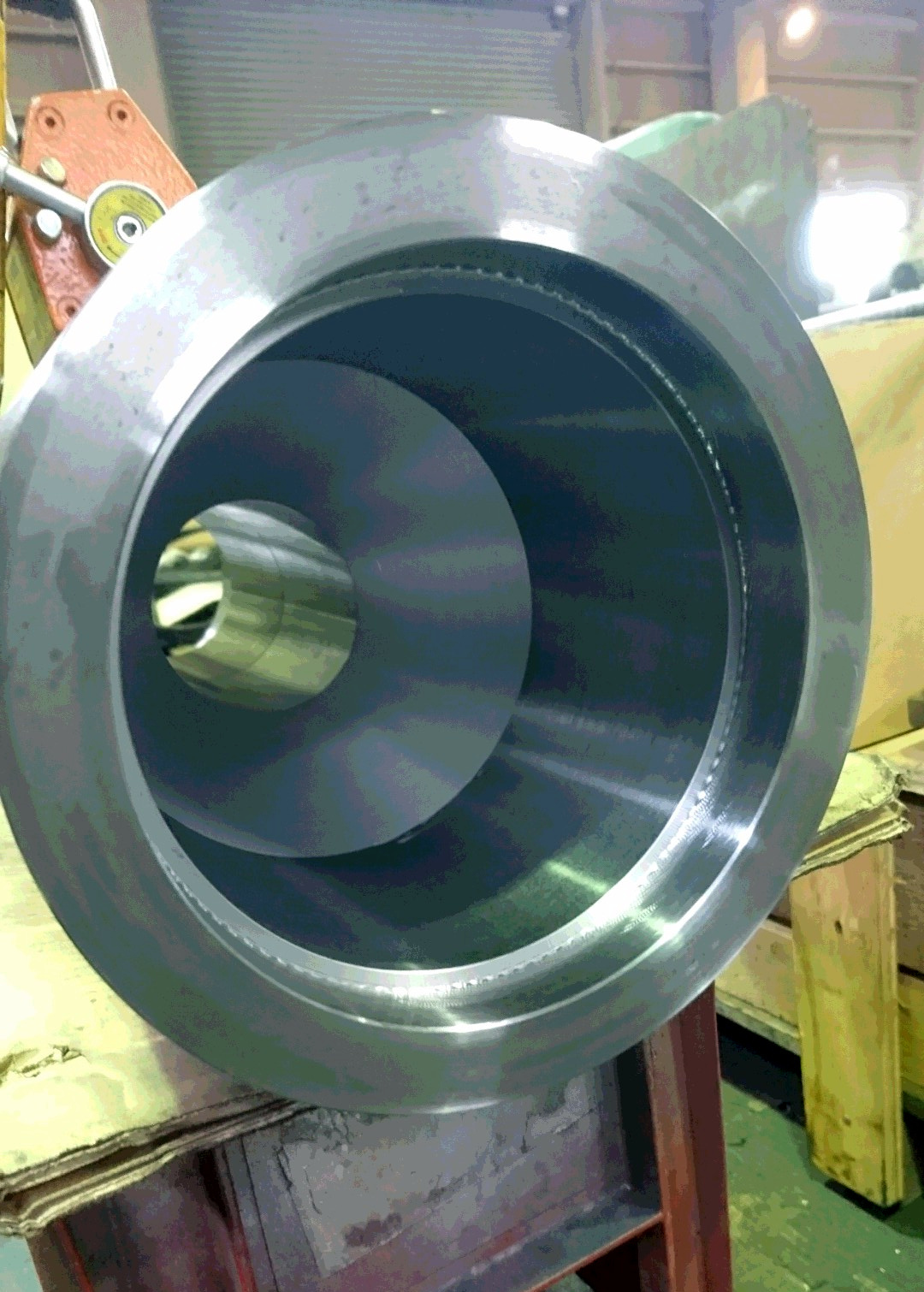

大径丸材加工例／ 製造機械用ローラー |
材質：STKM13A 外径φ200mm以上の肉厚パイプ、全長700mm超の長尺ワーク。 両端にフランジ溶接後の外径仕上げとなるため、同芯度の精度出しが非常に困難な加工となります。 使用機械：NC旋盤 |
|
 |

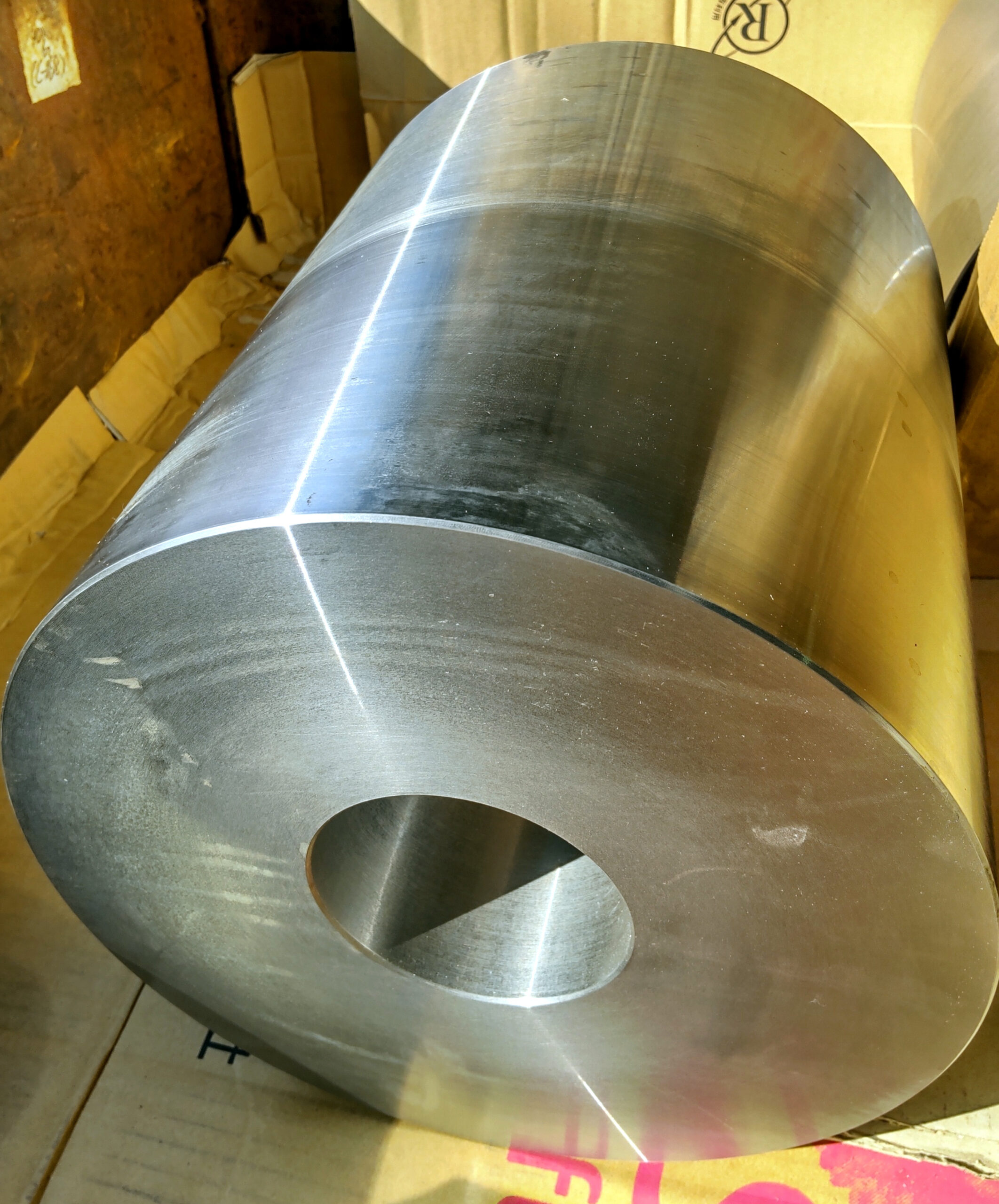

大径丸材加工例 | 材質：S25C 仕上り寸法：φ250×φ82×270L φ250×270Lを18吋チャックでの片持ち加工をしております。 使用機械：NC旋盤 |
|
 |

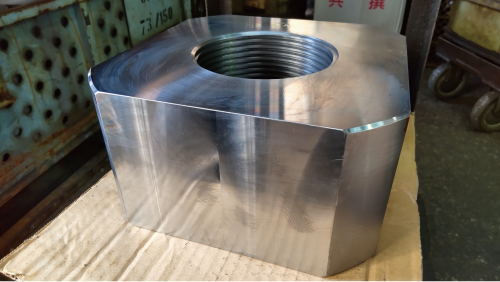

大径丸材加工例 | 材質：S25C 仕上り寸法：250×120L 材料径φ320mmの大径材料からの加工。 台形ネジ（ピッチ6mm）の内径加工を、ビビりの発生を抑えて実現しています。 使用機械：NC旋盤 |
|
 |
長尺物加工例 | 材質：SCM435 競技ボブスレーのソリに使用されている、機体前後のアクスル（車軸部）の加工品。 全長600mmを超える長尺品で、両端の同芯度を0.02以内に抑えるという難易度の高いシャフト加工です。 使用機械：汎用旋盤 |
| イメージ | ワーク名 / 使用例 | ワーク仕様 | |
 |

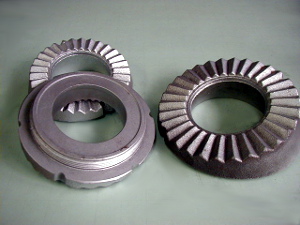

異形鋳造品加工例 ／グラウンドアンカー工事部材 |
材質：FC20 グラウンドアンカー用角度調整部品。設計～製作までクライアント様との共同開発品です。 異形鋳造材のネジ加工、嵌め合い加工を要する難しい加工品です。 使用機械：NC旋盤 |
|
 |

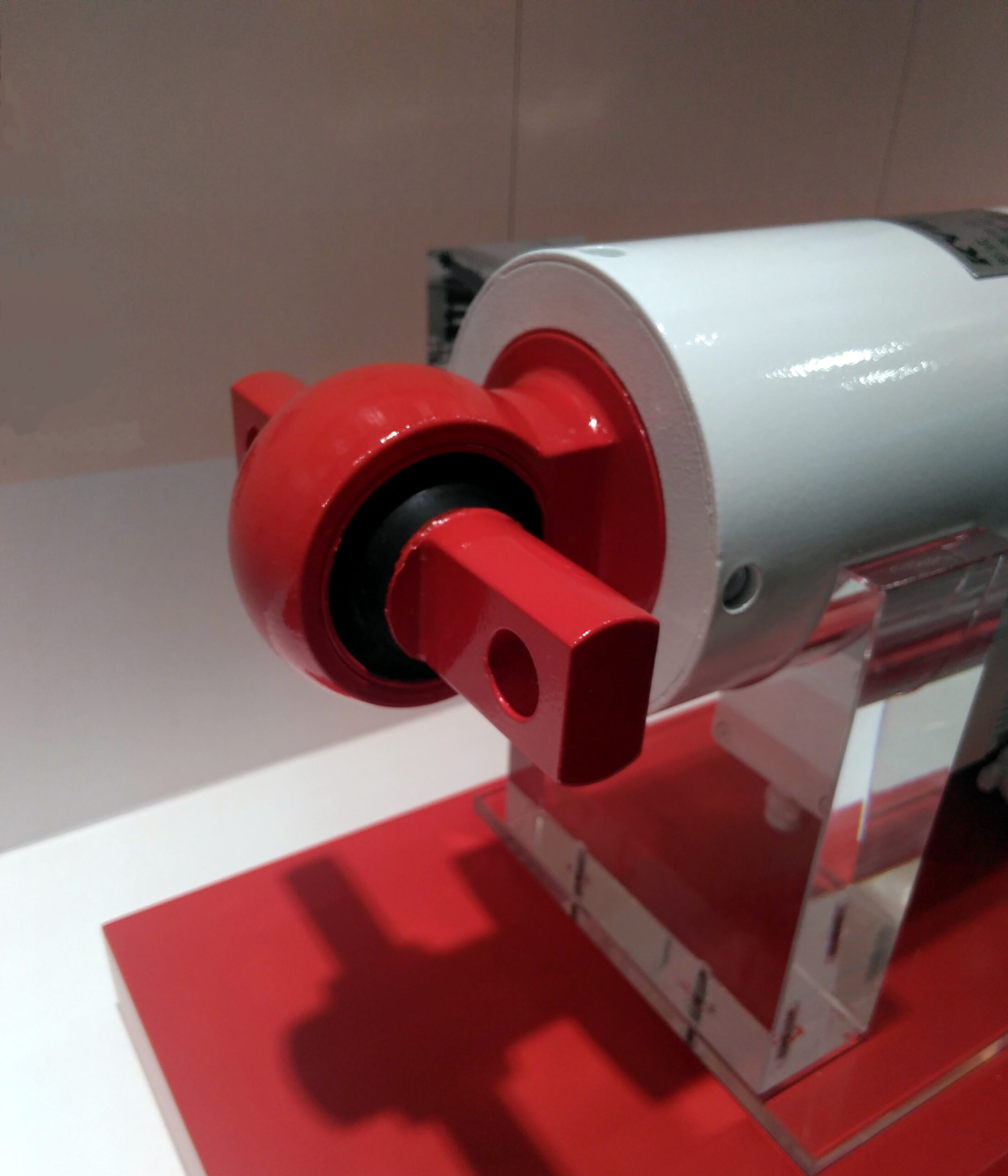

異形鋳造品加工例／ 鉄道車両用部品 |
材質：S35C(鍛造品) 数種類の近似形状ワークを加工しております。 鉄道車輛の油圧ダンパーに使用する部品で、各部寸法公差に高い精度を要求されます。 精度が高く、効率の良い製作治具（治具も自社設計、製造します）を用いた加工が必要となります。 使用機械：NC旋盤 |
|
 |

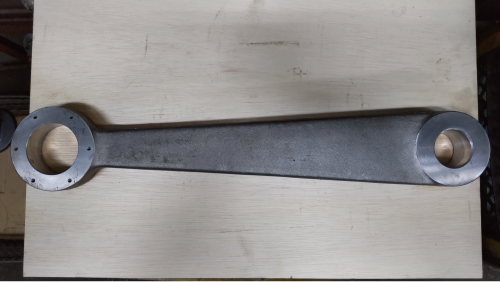

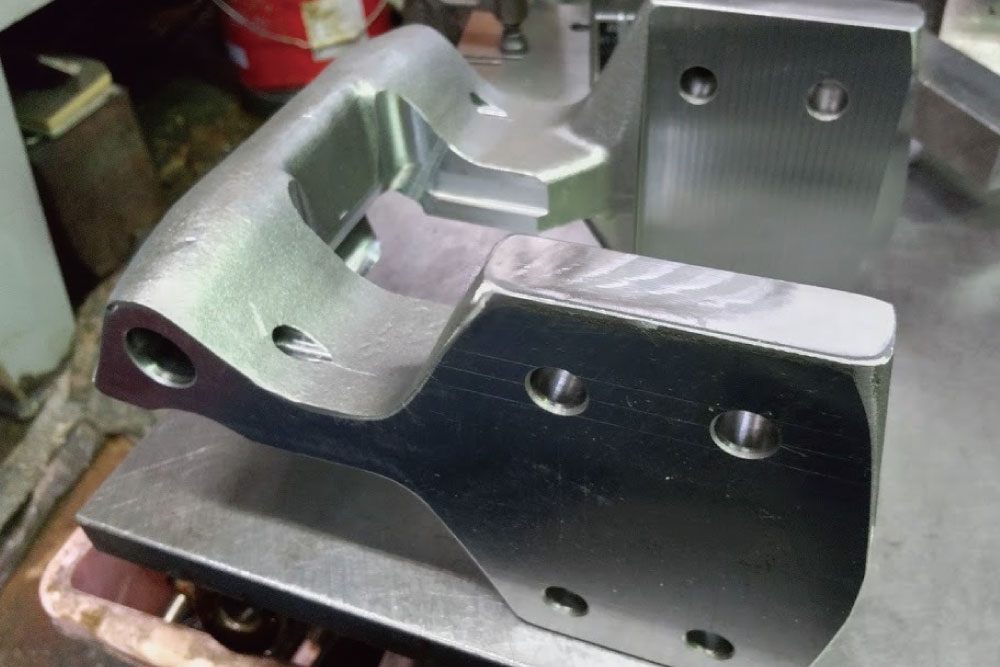

異形鋳造品加工例 | 材質：SNCM439調質(鍛造品) 複雑な形状のため、加工基準を求めることが非常に困難なワークです。 汎用フライスによる捨て加工からマシニングセンタによる仕上げ加工まで、高い技術力を求められる加工です。 使用機械：BT50汎用フライス、BT40M/C等 |
|
 |
異形鋳造品加工例 |
材質：SCM435調質（鍛造品） |
|
 |

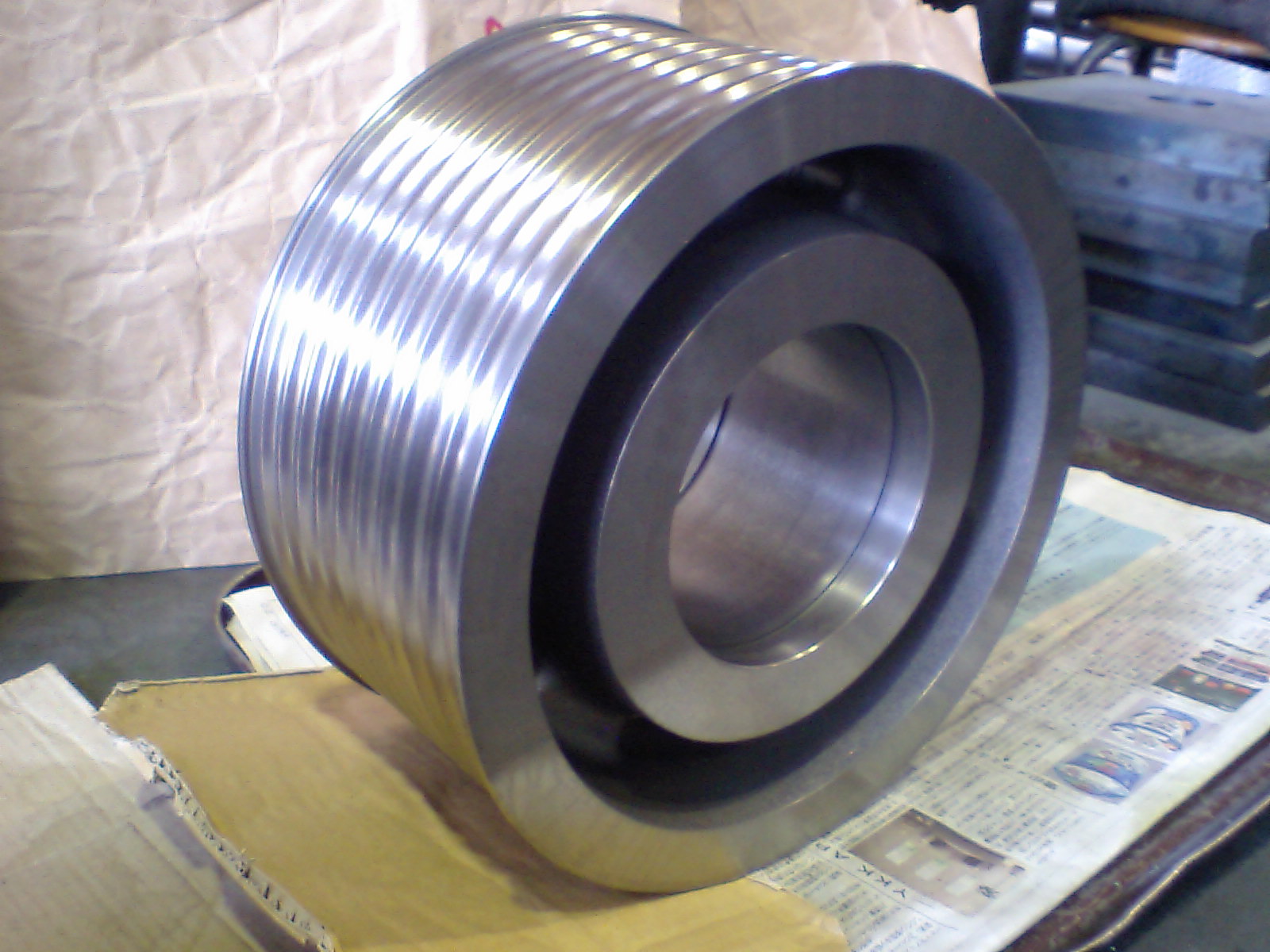

大径丸材加工例／ エレベーター函巻上用プーリー |
材質：S25C（鋳造品） |
|
 |

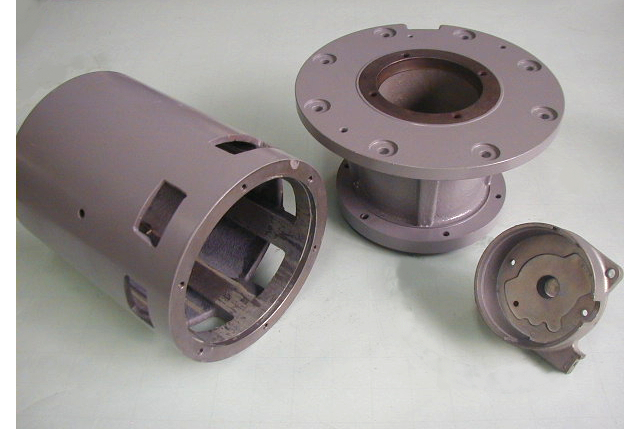

鋳造品加工例／ 医療機器用モーター部品 |
材質：FC20（鋳造品） 医療用遠心分離器に用いるモーター部品で、求められる同芯度が非常に厳しいワークです。 また、加工基準の設定が困難な形状であり、内径の寸法公差が0.01以内という高精度を要する加工です。 使用機械：NC旋盤 |
|
 |

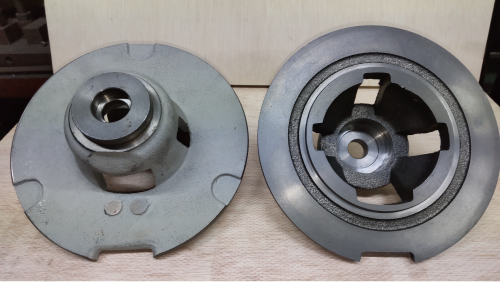

鋳造品加工例／ 医療機器用モーター部品 |
材質：FC20（鋳造品） 医療用遠心分離器に用いるモーター部品で、求められる同芯度が非常に厳しいワークです。 また、加工基準の設定が困難な形状であり、内径の寸法公差が0.01以内という高精度を要する加工です。 使用機械：NC旋盤 |
| イメージ | ワーク名 / 使用例 | ワーク仕様 | |
 |
インターホンカバー兼郵便受け | 材質：SUS304 クライアント様より製作への要望をヒアリングし、現地での採寸から製作まで一貫した加工をしております。 |
|
 |
インターホンカバー | 材質：SUS304 クライアント様より製作への要望をヒアリングし、現地での採寸から製作まで一貫した加工をしております。 |
|
 |

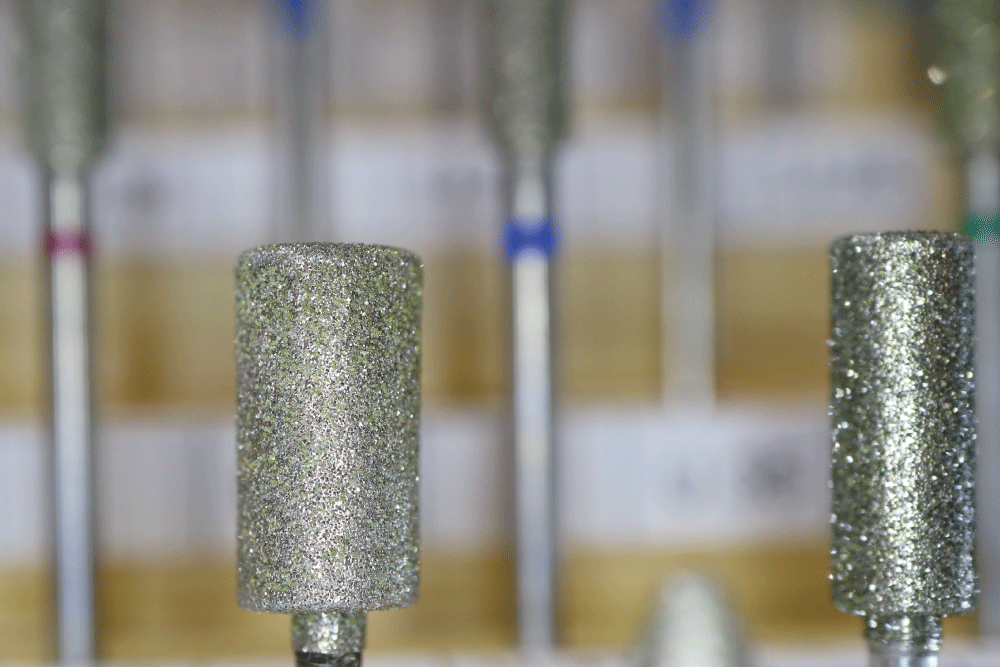

各種電着，溶着ダイヤモンド工具 外壁工事用ダイヤモンドビット |
ビルやマンション等の外壁タイル剝離防止工事用のダイヤモンド切削工具を、施工業者様と共同開発。 切削性、耐久性共に従来品の2倍に高めた工具を製作しています。 穿孔径φ3mm仕様から製作対応可能です。 |
